56677凤凰平台
56677凤凰平台
蒙乃尔合金K-5002.4375）为一种镍铜合金，，，，它连系了优异的MONEL 400合金的耐蚀性
增添了更大的强度和硬度的优点。。。。。。这通过添加铝可提高性能和钛连系到镍铜基体上，，，，并通过加热在受控条件下，，，，使亚显微镜下的Ni3（Ti，，，，Al）的颗粒在整个矩阵热处置惩罚用来影响

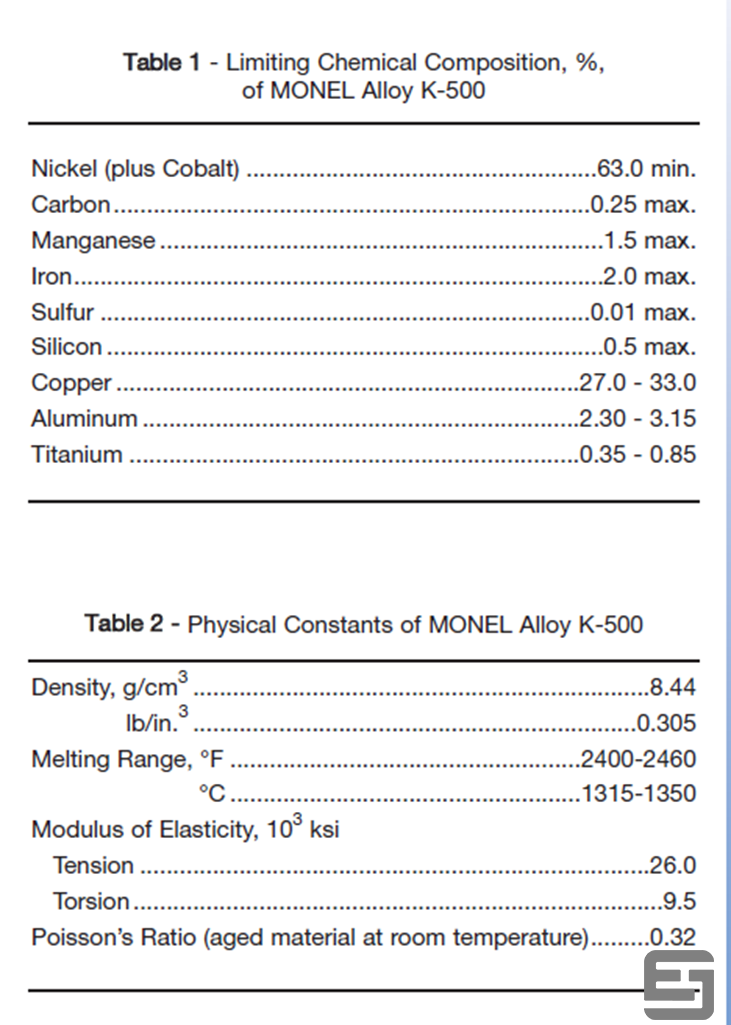

沉淀通常称为时效硬化或时效硬化。。。。。。变老。。。。。。合金的因素如表1所示。。。。。。MONEL合金K-500的典范应用产品有链条和钢索、紧固件和弹簧，，，，用于船用装备.泵和阀部件化学加工.刮刀和刮刀造纸生产中的纸浆加工；；；；油井钻探轴环和仪器、泵轴和叶轮、油用非磁性外壳、清静升降机和阀门和气体生产；；；；以及传感器和其他电子组成部分。。。。。。K-500蒙乃尔合金的名义物理常数

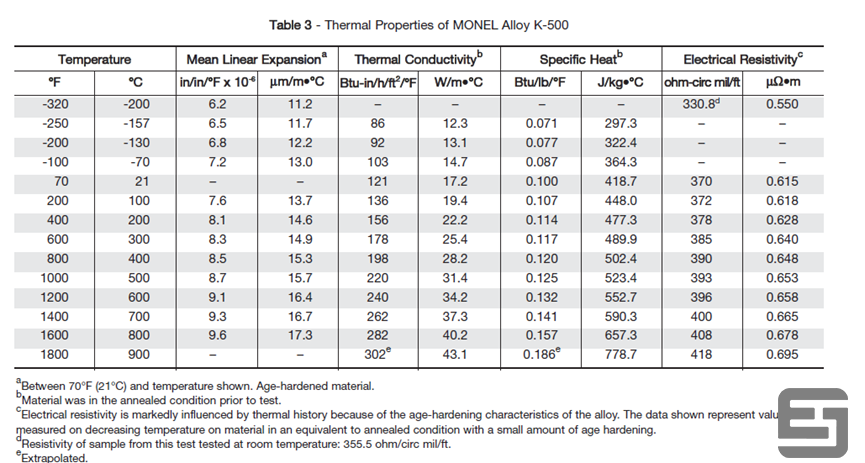

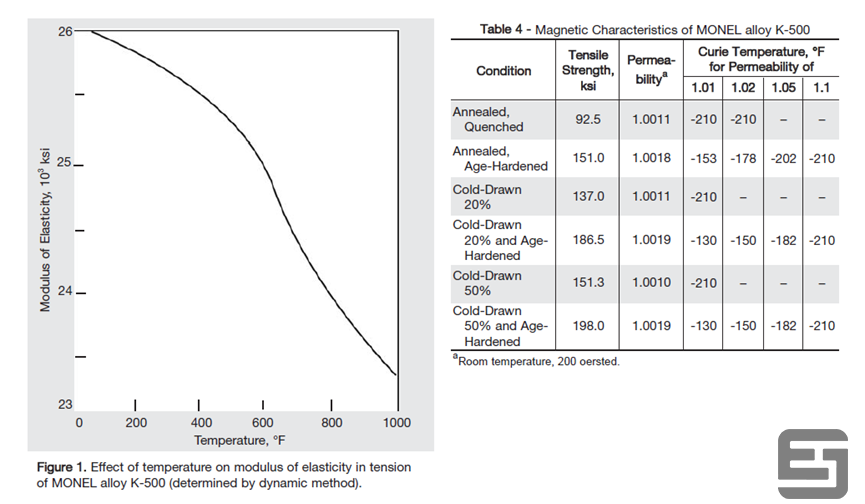

均如表2所示。。。。。。热性能和电性能泛起在表3中，，，，而磁特征泛起在表4. 温度对弹性模量的影响是如图1所示。。。。。。
这种合金的一个有用特征是它现实上是无磁性的，，，，纵然在相当低的温度下也是云云（见表4）。。。。。。是的然而，，，，有可能在加工历程中在质料外貌形成磁性层。。。。。。铝和铜可以在加热历程中被选择性地氧化，，，，在工件的外部留下磁性的富镍膜。。。。。。效果特殊好显着的细线或带那里有一个高比例的外貌重量。。。。。。磁膜可通过酸洗去除或灼烁浸在酸中，，，，质料的非磁性将被恢复。。。。。。低导磁率、高强度和优异的耐侵蚀性的组合已被用来优势在许多应用中，，，，特殊是油井勘探装备和电子元件。。。。。。
K-500合金的发射率和太阳能吸收率见图2和图3。。。。。。蒙乃尔合金K—500已被发明具有特殊好的尺寸稳固性，，，，无论是在长时间袒露测试和循环试验。。。。。。果如表5所示。。。。。。合金的这一特征使其被用于高细密度的装备，，，，如就像陀螺一样。。。。。。时效硬化导致初始体积缩短。。。。。。一根退火过的棒缩短了2.5×10-4英寸。。。。。。每英寸。。。。。。在朽迈历程中。。。。。。
这种合金的一个有用特征是它现实上是无磁性的，，，，纵然在相当低的温度下也是云云（见表4）。。。。。。是的然而，，，，有可能在加工历程中在质料外貌形成磁性层。。。。。。铝和铜可以在加热历程中被选择性地氧化，，，，在工件的外部留下磁性的富镍膜。。。。。。效果特殊好显着的细线或带那里有一个高比例的外貌重量。。。。。。磁膜可通过酸洗去除或灼烁浸在酸中，，，，质料的非磁性将被恢复。。。。。。低导磁率、高强度和优异的耐侵蚀性的组合已被用来优势在许多应用中，，，，特殊是油井勘探装备和电子元件。。。。。。
K-500合金的发射率和太阳能吸收率见图2和图3。。。。。。蒙乃尔合金K—500已被发明具有特殊好的尺寸稳固性，，，，无论是在长时间袒露测试和循环试验。。。。。。果如表5所示。。。。。。合金的这一特征使其被用于高细密度的装备，，，，如就像陀螺一样。。。。。。时效硬化导致初始体积缩短。。。。。。一根退火过的棒缩短了2.5×10-4英寸。。。。。。每英寸。。。。。。在朽迈历程中。。。。。。

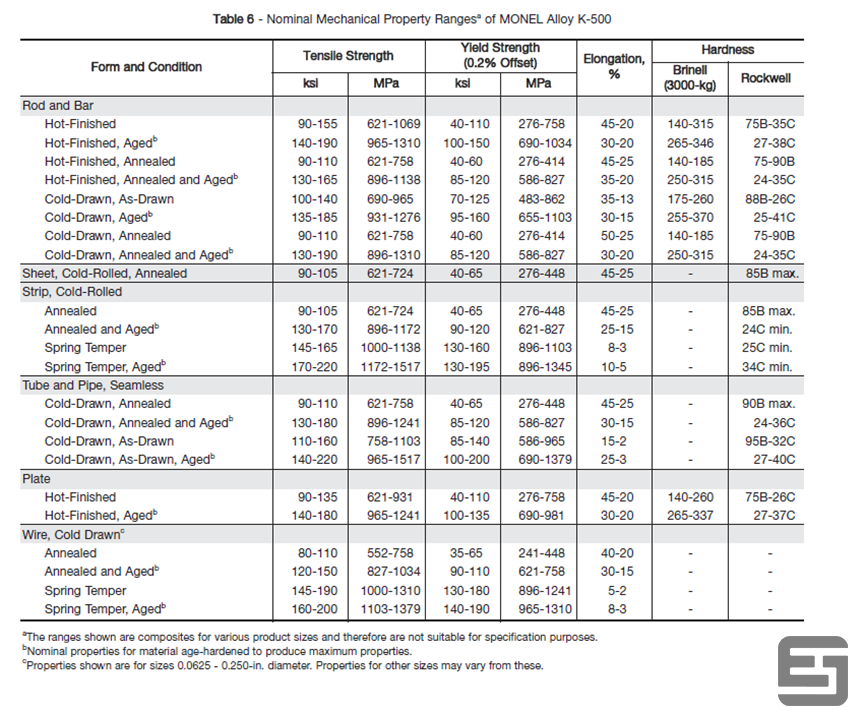

室温拉伸性能和硬度的公称规模如表6所示。。。。。。近似关系
棒材和锻件的拉伸性能和硬度之间的关系如图4和图5所示，，，，板材的关系类似
和条带如图６所示。。。。。。缺口特征与平滑试样的较量见表7。。。。。。
K-500合金棒材在种种条件下的短时、高温拉伸性能如图7-9所示。。。。。。测试
热轧棒材的速率通过屈服强度为0.016英寸每分钟，，，，从屈服强度到屈服强度为0.026英寸每分钟。。。。。。骨折了。。。。。。冷拉试样在0.00075英寸每分钟的屈服强度下测试，，，，然后在0.075英寸每分钟屈服强度下测试。。。。。。一分钟。。。。。。温度对热精加工和热精加工、时效质料硬度的影响见表8。。。。。。
抗拉强度、屈服强度、面积镌汰、伸长、洛克威尔C、洛克威尔B、硬度

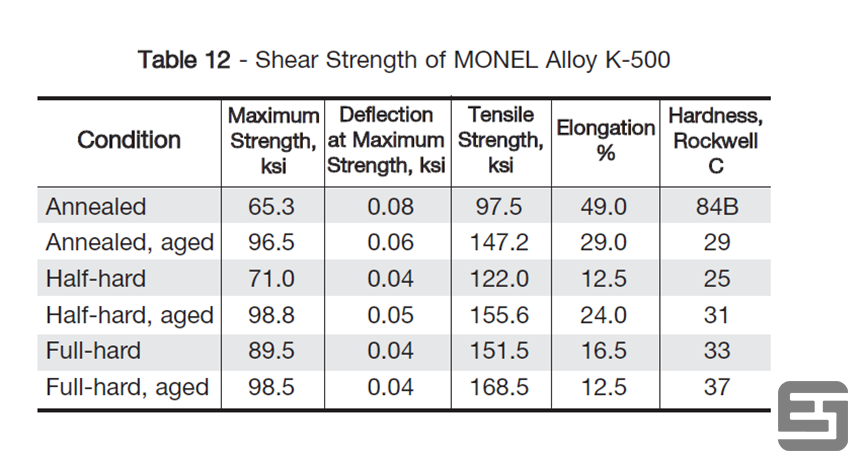

K—500合金的剪切强度见表12。。。。。。试验在0.050 x 0.250英寸的双剪切机上举行。。。。。。
标本与刀具设置为0.005英寸。。。。。。允许证。。。。。。这测试类型模拟所用销的效劳要求戴着镣铐或吊带。。。。。。

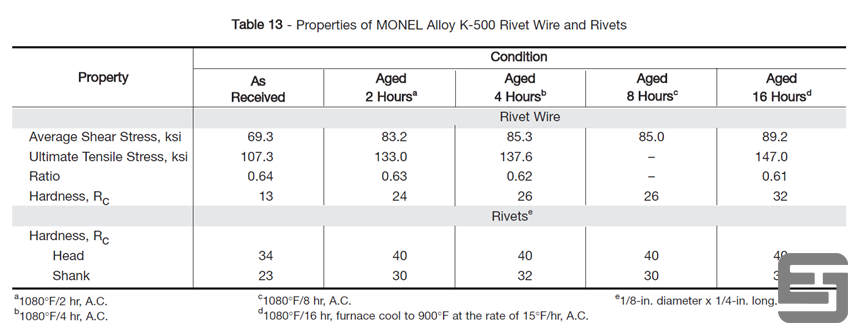

表13列出了铆钉线的剪切强度。。。。。。性子是由生产双燃料所需的负载确定的剪切0.118 x 1.00英寸宽丝试样在一个0.002英寸的榫槽夹具。。。。。。允许证。。。。。。这些数据批注铆钉可以生长到很是高的在开车前通过部分或所有热处置惩罚来增强强度。。。。。。这抗剪强度与极限抗拉强度之比减小随着硬度的增添很是稍微，，，，这批注在更长的老化时间可以更快地提高抗拉强度比剪切强度。。。。。�；；；；谡庑┎馐裕�，，老化4小时，，，，在建议在1080°F至1100°F之间举行空气冷却关于冷镦铆钉；；；；这种处置惩罚足以开发在柄中具有约85k si的剪切强度。。。。。。轴承强度数据见表14。。。。。。这些是在0.062 x 1.25 x 2.5英寸的压力下测定。。。。。。质料具有一个3/16英寸钻了3/8英寸的孔。。。。。。从边沿。。。。。。别针正合适最大撕裂载荷永世扩大所需的孔和载荷孔直径的2%举行了测定和盘算划分作为轴承的极限强度和屈服强度。。。。。。

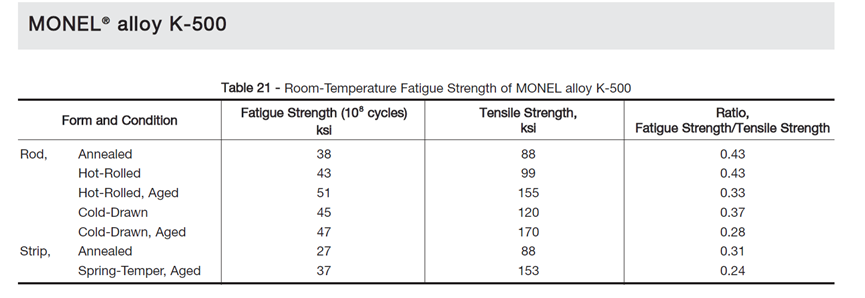

K-500合金种种状态下的室温疲劳强度（108次循环）列于表21中。。。。。。罗德身上的数据
是在高速（10,000转/分钟）旋转梁机上使用抛光样品开发的，，，，并代表平均值
多项测试的效果。。。。。。条带数据由Greenall和Gohn报告。。。。。。标本被重复举行弯曲作为一个扁平弹簧；；；；试样被切断的纵向偏向平行于轧制偏向。。。。。。丝的疲劳强度如图13所示。。。。。。
表22显示了在1000°F下时效后的K-500合金的疲劳特征。。。。。。在低温下，，，，疲劳强度增添（见表23). 在这些测试中使用的质料是0.051英寸。。。。。。冷轧半硬质薄板，，，，时效，，，，抗拉强度为182.0 ksi。。。。。。除了在-423°F时的试验（3450 cpm）外，，，，在1800 cpm时的试验都是弯曲的（R=-1）。。。。。。研究了外貌光洁度对疲劳强度的影响。。。。。。表24显示了一种氧化的浮出水面。。。。。。这些测试批注，，，，关于遭受循环应力的部件，，，，最好使用抛光外貌。。。。。。氧化物外貌是在空气中老化硬化爆发的。。。。。。
蒙乃尔合金K-500被指定为UNS N05500，，，，质料编号2.4375。。。。。。在NACE mr-01-75中列出
石油和自然气效劳。。。。。。K-500合金是普遍设置的。。。。。。标准轧机形式的规模，，，，包括管道，，，，管子，，，，薄板，，，，带材，，，，板材，，，，圆棒，，，，扁钢，，，，锻件，，，，六角形和电线-天呐可从库存中获得盛行的表格和尺寸；；；；许多专业产品可以从转换器获得。。。。。。板材，，，，板材和带材-BS 3072NA18(板材和板材)，，，，
BS3073NA18(带材)、QQ-N-286(板、板、带)，，，，DIN 17750(板材、板材和带材)，，，，ISO 6208(板材，，，，板材和地带棒材、棒材、线材和锻件-BS3075NA18(钢丝)BS3076NA18(Rod And Bar)，，，，ASTM B 865(Rod And Bar)，，，，DIN 17752(棒和棒)，，，，DIN 17753(线)，，，，DIN 17754(锻件)、QQ-N-286(棒材、棒材、线材和锻件)SAE AMS 4676(Rod And Bar)，，，，ASME代码判例1192棒材（棒材），，，，棒材（棒材），，，，线材（线材）9725（锻件）无缝钢管-BS3074NA18（无缝钢管）DIN 17751（管道和管材）其他产品-DIN 17743（化学因素）美国汽车工程师学会AMS 4676（化学因素）
