56677凤凰平台
56677凤凰平台
GH1015是Fe-Ni-Cr基固溶强化型变形高温合金,使用温度在950℃以下。。。。。合金以加人铬,和等元素举行固溶强化。。。。。合金具有较高的塑性,中等的长期和蠕变强度、优异的抗冷热疲劳性能,以及优异的加工和焊接性能,及组织稳固性。。。。。主要产品有冷轧薄板、材、丝材和锻件。。。。。
GH1015 合金已用于制造航空发念头燃烧室和加力简体等板材结构件和其他高温部件合金在700℃~900℃恒久事情时有一定的时效硬化征象,使室温塑性下降;合金在700℃以上恒久事情时有沿晶界氧化的倾向,可接纳搪瓷涂层举行有用�； ；；；�。。。。。在1000℃以上的高温抗化性能比同类用途的镍基合金稍差。。。。。该合金可作为GH2039、GH3030,GH3044和GH3536合金的代用料。。。。。

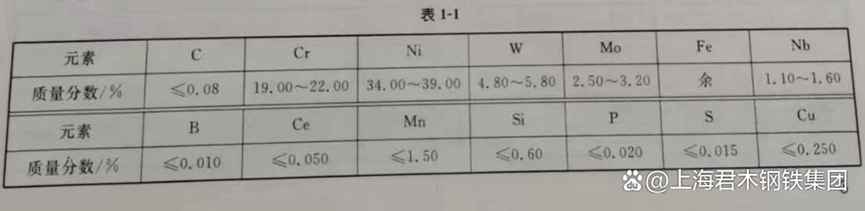

GH1015高温合金因素如图一：
GH1015合金因素
质料技术标准
GB/T14992高温合金和金属间化合物高温质料的分类和牌号
GJB3165A航空承力件用高温合金热轧和锻制棒材
HB/Z140航空用高温合金热处置惩罚工艺
HB5199航空用高温合金冷轧薄板
YB/T5245通俗承力件用高温合金热轧和锻制棒材
GH1015的熔炼工艺：
主要接纳电弧炉+电渣重熔、或非真空感应炉+电渣重熔、或真空感应炉十电渣重熔熔炼工艺。。。。。
GH1015热处置惩罚工艺：
凭证GJB3165A,YB/T5245、HB5199和HB/Z140,各品种的标准热处置惩罚制度为:)冷轧薄板、经材、板金件及焊接组合件,1130℃~1170℃/AC，，，，其中:厚度(直径)<3mm,保温 8min~12min，，，，直径和厚度3mm~5mm,保温12min~16min)
热轧和锻制棒材、般件、模锻件,1140℃~1170℃/AC。。。。。
GH1015零件热处置惩罚工艺介绍：
GH1015合金制造火焰简高温段零件时,固溶温度为1150℃士10℃;面临一些事情温度较低的火焰简零件,则可接纳1080℃士10℃作为最终固溶温度。。。。。以多次深要冲领制造零件时的中心热处置惩罚温度为1080℃士10℃,消除焊接应力的固溶温度为1000℃或更高些。。。。。热处置惩罚后可凭证零件形状举行空冷或水冷54.4.2 关于火焰简零件,需要喷涂搪瓷涂层时,涂层的焙烧温度不应凌驾1160℃4.4.3 零件外貌的氧化皮可用吹砂要领或酸洗要领扫除。。。。。用酸洗法扫除氧化皮时,可以接纳氢氟酸硫酸-硝酸水溶液的简单酸洗工艺,也可以接纳氢氧化钠-硝酸钠和硫酸-氯化钠水溶液的复合碱酸洗工艺。。。。。
